Praktinis standartinių formų perforavimo vadovas: viso gyvavimo ciklo valdymas nuo pasirinkimo iki priežiūros

Štampavimo ir liejimo pasaulyje perforatorius yra vienas iš svarbiausių, tačiau dažnai nepastebimų komponentų. Kaip dalis, kuri tiesiogiai liečiasi su medžiaga, kad ją atskirtų arba plastiškai deformuotų,standartinis liejimo perforatoriusĮmonės našumas tiesiogiai lemia produkto kokybę, gamybos efektyvumą ir įrankių sąnaudas. Nesvarbu, ar naudojate didelės spartos štampavimo liniją, ar tikslaus formavimo operaciją, norint optimizuoti gamybos procesą būtina suprasti praktinius standartinių perforatorių aspektus – nuo ​​medžiagų parinkimo iki priežiūros disciplinos.

I. Kas yra standartinis liejimo perforatorius?

Standartinis forminis perforatorius, dar žinomas kaip perforavimo kaištis, štampavimo perforatorius arba tiesiog perforatorius, yra metalinis komponentas, įmontuotas štampavimo štampelyje, kuris atlieka nepertraukiamas perforavimo, presavimo ar formavimo operacijas. Jis veikia kartu su štampu, kad atskirtų arba suformuotų ruošinio medžiagą į norimą gaminį arba pusgaminį.

Standartiniai perforatoriai yra įvairių konfigūracijų, kad tiktų įvairioms reikmėms. Įprasti tipai yra T tipo standartiniai perforatoriai, B tipo standartiniai perforatoriai, valdomi perforatoriai, antriniai perforatoriai ir formavimo perforatoriai. Perforatorių „standartu“ daro tai, kad jo matmenys ir specifikacijos atitinka nustatytus tarptautinius standartus, tokius kaip ISO, DIN, JIS, HASCO, DME arba MISUMI, užtikrinant pakeičiamumą ir nuspėjamą veikimą.

II. Medžiagos ir gamyba: našumo pagrindas

Įprastos medžiagos

Perforatoriaus medžiagos pasirinkimas tiesiogiai veikia įrankio tarnavimo laiką, atsparumą dilimui ir kainą. Čia yra plačiausiai naudojamos medžiagos:

Paviršiaus apdorojimas

Norint pailginti perforatoriaus tarnavimo laiką, dažnai taikomas paviršiaus apdorojimas:

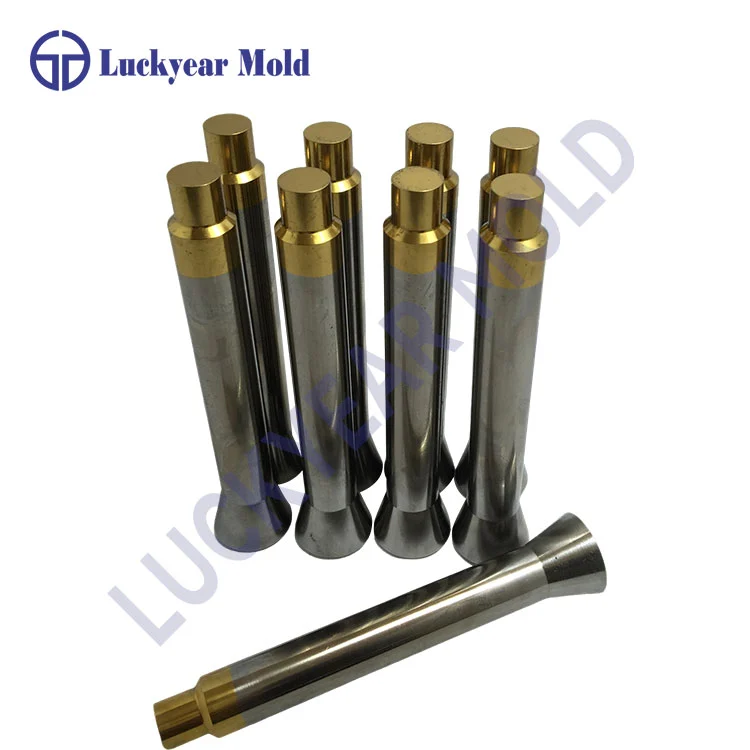

TiN – aukso spalvos, užtikrina puikų atsparumą dilimui
TiCN – didesnis kietumas nei TiN, tinka abrazyvinėms medžiagoms
TiAlN – puikus atsparumas karščiui, idealiai tinka naudoti dideliu greičiu
AlCrN – puikus našumas sauso apdirbimo sąlygomis
DLC – maža trintis, sumažina medžiagos sukibimą
Black Nitriding – ekonomiškas paviršiaus grūdinimas

Pagrindiniai matmenų parametrai

Standartiniai perforatoriai gaminami laikantis griežtų leistinų nuokrypių. Kokybės standartinis smūgis paprastai pasiekia:

• Skersmens tolerancija: ±0,001 mm iki ±0,002 mm

• Koncentriškumas: per 0,002 mm

• Apvalumas: 0,003 mm

• Paviršiaus šiurkštumas: Ra nuo 0,04 iki Ra 0,4

III. Kaip pasirinkti tinkamą standartinį perforatorių

Pasirinkimas turėtų būti pagrįstas konkrečiais jūsų paraiškos reikalavimais. Apsvarstykite šiuos veiksnius:

1. Medžiagų suderinamumas

Perforavimo medžiaga turi atitikti ruošinio medžiagą. Minkštoms medžiagoms, tokioms kaip aliuminis arba švelnus plienas, gali pakakti legiruoto įrankių plieno. Nerūdijančiam plienui arba didelio stiprumo lydiniams rekomenduojama naudoti greitaeigį plieną arba karbidą.

2. Gamybos apimtis

Maža apimtis / prototipų kūrimas: legiruotasis įrankių plienas yra ekonomiškas sprendimas.
Vidutinis tūris: greitaeigis plienas užtikrina gerą našumo ir kainos balansą.
Didelė apimtis / nepertraukiama gamyba: volframo karbido arba miltelinio metalurgijos plienas pateisina didesnes pradines išlaidas dėl ilgesnio įrankio naudojimo laiko.

3. Atitiktis tarptautiniams standartams

Standartiniai perforatoriai turi atitikti pripažintus pakeičiamumo standartus:

ISO 8020 – tarptautinis perforavimo standartas
DIN 9861 – vokiškas štampavimo standartas
MISUMI / DAYTON / HASCO – plačiai naudojami pramonės standartai

4. Kritinės dimensijos

Atkreipkite dėmesį į darbinės sekcijos skersmenį, montavimo sekcijos matmenis ir bendrą ilgį. Jie turi atitikti jūsų štampo komplekto specifikacijas.

IV. „Punch-to-Die“ klirensas: kritiniai santykiai

Tinkamumas tarp perforatoriaus ir štampo yra lemiamas štampavimo kokybės veiksnys. Tinkamas tarpas užtikrina švarų kirpimą, sumažina įbrėžimų susidarymą ir pailgina įrankio tarnavimo laiką.

Paprastai perforatoriaus skersmuo turi būti šiek tiek mažesnis už štampavimo angą, kad būtų galima tinkamai atlaisvinti. Norint pasiekti ir išlaikyti šį tinkamumą, reikia tiksliai gaminti ir reguliariai stebėti.

V. Diegimo ir sąrankos geriausia praktika

Tinkamas montavimas užtikrina, kad perforatorius veiktų taip, kaip numatyta:

1. Patikrinkite išlygiavimą: įsitikinkite, kad perforatorius ir štampas yra koncentriški, kad išvengtumėte apkrovos iš šono.

2. Patikrinkite laikymą: naudokite tinkamą laikiklį ir įsitikinkite, kad perforatorius tvirtai pritvirtintas.

3. Patvirtinkite atstumą: Patikrinkite, ar perforatoriaus ir štampavimo atstumas yra nurodytame diapazone.

4. Patikrinkite tepimą: Naudokite tinkamą tepalą, kad sumažintumėte trintį ir šilumos susidarymą.

VI. Priežiūra ir priežiūra: prailginamas štampavimo laikas

Gedimų režimai ir prevencija

Smūgiai pirmiausia sugenda dėl dviejų mechanizmų: susidėvėjimo ir lūžimo.

Paslėpta laukimo kaina

Viena dažniausių klaidų atliekant perforatoriaus priežiūrą – prieš imantis veiksmų reikia palaukti, kol dalyse atsiras matomi įbrėžimai. Tuo metu, kai matosi įdubimai, štampavimo briauna jau išplėtė didelį spindulį, o pažeidimai kaupiasi kelias valandas.

Apsvarstykite šį realų scenarijų: jei nuimsite perforatorių, kad vėl galąstumėte esant minimaliam nusidėvėjimui, pašalinimas bus nedidelis. Tačiau jei lauksite, kol įdubimai privers jus veikti, nusidėvėjimas gali tapti daug reikšmingesnis. Valant tą kraštą per vieną reaktyvų ciklą sunaudojama daug daugiau įrankio naudojimo trukmės, nei būtų prarasta atliekant aktyvią priežiūrą.

Praktinės priežiūros gairės

Dėl didesnio paviršiaus slėgio ir greitesnio šilumos kaupimosi nedideli štampai turėtų būti tikrinami dažniau. Didesni smūgiai kontroliuojamomis sąlygomis gali būti ilgesni.

Ženklai, rodantys, kad laikas iš naujo pagaląsti arba pakeisti

• Matomas kraštų apvalinimas

• Reikalingo tonažo padidėjimas nuo pradinio lygio

• Sumažintas nukirpto paviršiaus procentas ant štampuotų dalių

• Dalys, kurių kokybė nenuosekli arba matmenų poslinkis

VII. Įprastos taikymas įvairiose pramonės šakose

Standartiniai perforatoriai naudojami beveik visuose gamybos sektoriuose:

VIII. Ekonomikos supratimas

Praktinė standartinio liejimo perforatoriaus vertė viršija jo pirkimo kainą. Apsvarstykite šiuos išlaidų veiksnius:

Pradinė kaina: aukštesnės kokybės medžiagos turi didesnę išankstinę kainą, bet ilgesnį tarnavimo laiką.
Pakartotinio galandimo kaina: kiekvienas pakartotinis galandimas pašalina medžiagą ir sumažina bendrą įrankio naudojimo laiką.
Prastovos kaina: neplanuotas perforavimo gedimas sustabdo gamybą; per ilgas laukimas tarp priežiūros padidina bendras išlaidas.
Kokybės kaina: dėl susidėvėjusių štampų susidaro laužas ir perdirbimas, o tai turi įtakos pelningumui.

Ekonominis saldus taškas nebūtinai yra pigiausias ir ne brangiausias – tai ta, kuri per visą jos gyvavimo ciklą sukuria mažiausią bendrą štampuotos dalies kainą.

Thestandartinis liejimo perforatoriusgali būti nedidelis štampavimo proceso komponentas, tačiau jo poveikis produktyvumui, kokybei ir sąnaudoms yra didžiulis. Praktinė sėkmė prasideda pasirinkus tinkamą medžiagą ir konfigūraciją jūsų pritaikymui, tęsiasi per tinkamą montavimą ir tarpų valdymą, o baigiasi disciplinuota priežiūra – nelaukiant matomo gedimo, o veikiant pagal išmatuotą nusidėvėjimą ir ciklų skaičių. Kai į savo smūgius žiūrite vadovaudamiesi procesų inžinieriaus mąstysena, sutelkdami dėmesį į geometriją, medžiagų mokslą ir nusidėvėjimo fiziką, sunaudojamą dalį paverčiate patikimu gamybos turtu.
