Standartiniai išmetimo kaiščiaiyra pagrindiniai įpurškimo formavimo sistemų komponentai, atsakingi už tikslų ir pakartojamą formuotų dalių išmetimą iš formos ertmės. Šiame straipsnyje pateikiamas struktūrinis ir techninis standartinių išmetimo kaiščių tyrimas, daugiausia dėmesio skiriant matmenų standartams, medžiagų specifikacijoms, veikimo principams, taikymo scenarijams ir pramonės pripažintiems iššūkiams. Tikslas yra išsiaiškinti, kaip šie komponentai veikia šiuolaikinių formų projektuose, kartu sprendžiant įprastus techninius klausimus, kuriuos iškelia įrankių inžinieriai, formų dizaineriai ir pirkimų specialistai.

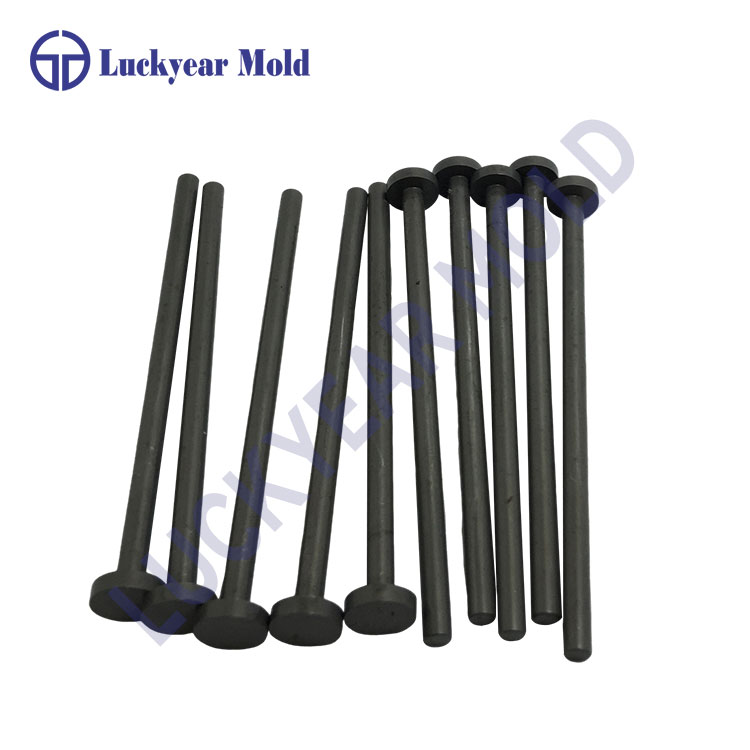

Standartiniai išstūmimo kaiščiai yra tiksliai sukonstruoti cilindriniai komponentai, sumontuoti įpurškimo formose, kad po aušinimo stadijos būtų mechaniškai išstumtos suformuotos dalys iš ertmės. Pagrindinis jų vaidmuo yra užtikrinti nuoseklų išardymą be deformacijų, paviršiaus pažeidimų ar gamybos nutraukimo. Šie kaiščiai veikia ežektorių sistemoje, sinchronizuojami su išmetimo plokštėmis ir grąžinimo kaiščiais, kad būtų išlaikytas ciklo stabilumas.
Didelės apimties gamybos aplinkoje standartinių išmetimo kaiščių patikimumas tiesiogiai veikia pelėsių ilgaamžiškumą ir gamybos efektyvumą. Netinkamas pasirinkimas arba matmenų nenuoseklumas gali sukelti netolygią išstūmimo jėgą, dalių prilipimą arba ankstyvą pelėsių susidėvėjimą. Todėl standartiniai išstūmimo kaiščiai gaminami pagal tarptautiniu mastu pripažintus standartus, tokius kaip DIN, JIS ir ISO, užtikrinantys pakeičiamumą ir nuspėjamą veikimą.
Šiame straipsnyje aptariama, kaip projektuojami, nurodomi ir taikomi standartiniai išstūmimo kaiščiai įvairiuose liejimo scenarijuose, pabrėžiant techninį aiškumą, o ne reklaminę kalbą.
Standartinių išmetimo kaiščių veikimas labai priklauso nuo matmenų tikslumo, medžiagos sudėties ir paviršiaus vientisumo. Šie parametrai yra griežtai kontroliuojami gamybos metu, kad atitiktų šiuolaikinių liejimo mašinų eksploatacinius poreikius.
| Parametras | Tipiškas diapazonas | Techninės pastabos |
|---|---|---|
| Skersmuo | Ø1,0 mm – Ø25,0 mm | Tiksliai šlifuotas, kad išlaikytų tiesumą ir tinkamumą |
| Ilgis | Iki 1000 mm | Galimi pasirinktiniai ilgiai, atsižvelgiant į formos gylį |
| Medžiaga | SKD61 / H13 / SKH51 | Pasirinkta dėl kietumo, tvirtumo ir atsparumo karščiui |
| Kietumas | HRC 58–62 | Užtikrina atsparumą dilimui ir deformacijai |
| Paviršiaus apdaila | Ra ≤ 0,2 μm | Sumažina trintį ir dilimą eksploatacijos metu |
| Terminis apdorojimas | Vakuuminis grūdinimas | Pagerina matmenų stabilumą |
Gamybos procesai paprastai apima CNC tekinimą, becentrį šlifavimą, vakuuminį terminį apdorojimą ir pasirenkamas paviršiaus dangas, tokias kaip TiN arba DLC. Šie procesai parenkami taip, kad būtų suderintas kietumas ir šerdies kietumas, kad būtų išvengta trapumo gedimo pasikartojančiais apkrovos ciklais.
Standartiniai išmetimo kaiščiai naudojami atliekant įvairias liejimo liejimo operacijas, įskaitant automobilių komponentus, buitinės elektronikos korpusus, vienkartines medicinines medžiagas ir pramonines plastikines dalis. Jų išdėstymas ir kiekis nustatomi formuojant formą, atsižvelgiant į detalės geometriją, sienelės storį ir medžiagos susitraukimo elgesį.
Veikimo aspektai apima išlygiavimo tikslumą, tepimo sąlygas ir šiluminį plėtimąsi. Aukštos temperatūros liejimo aplinkoje labai svarbu pasirinkti medžiagą, kad būtų išvengta minkštėjimo ar lenkimo. Abrazyviniams arba stiklu užpildytiems plastikams dažnai nurodomi paviršiumi apdoroti išstūmimo kaiščiai, siekiant sumažinti susidėvėjimą.
Rekomenduojama reguliariai tikrinti ir keisti grafiką, nes net nedideli paviršiaus pažeidimai gali perkelti defektus ant suformuotų dalių. Standartizavimas leidžia techninės priežiūros komandoms pakeisti susidėvėjusius kaiščius be didelio pakartotinio apdirbimo, taip sumažinant prastovos laiką.
Kaip konkrečiam formos dizainui parenkami standartiniai išstūmimo kaiščiai?
Pasirinkimas pagrįstas ertmės išdėstymu, reikiama išstūmimo jėga, medžiagos rūšimi ir formos darbine temperatūra. Inžinieriai apskaičiuoja kaiščio skersmenį ir kiekį, kad tolygiai paskirstytų jėgą ir išvengtų dalies deformacijos.
Kaip paviršiaus apdaila įtakoja išmetimo kaiščio veikimą?
Smulkesnė paviršiaus apdaila sumažina trintį tarp kaiščio ir formos plokštės, sumažindama susidėvėjimą ir apsaugodama nuo prilipimo. Tai tiesiogiai prisideda prie sklandesnių išmetimo ciklų ir ilgesnio tarnavimo laiko.
Kaip dažnai reikia keisti standartinius išstūmimo kaiščius?
Keitimo intervalai priklauso nuo gamybos apimties, medžiagos abrazyvumo ir priežiūros praktikos. Norint nustatyti tinkamumą naudoti, dažniausiai naudojama vizualinė apžiūra, ar nėra nusidėvėjimo žymių, lenkimo ar spalvos pakitimų.
Žvelgiant iš pramonės perspektyvos, būsimos standartinių išmetimo kaiščių plėtros tendencijos yra susijusios su pažangiomis dangomis, didesnėmis nuovargiui atspariomis medžiagomis ir griežtesniais matmenų nuokrypiais, kad būtų palaikomos vis sudėtingesnės formos ir automatizuotos gamybos linijos.
Kaip pripažintas įrankių komponentų tiekimo grandinės dalyvis,Sėkmės metaipateikia standartinius išstūmimo kaiščius, pagamintus pagal tarptautinius standartus, palaikančius pastovią kokybę ir pritaikymo patikimumą, atsižvelgiant į įvairius liejimo reikalavimus.
Norėdami gauti daugiau techninės informacijos, pritaikytų specifikacijų arba pirkimo palaikymo, susijusių su standartiniais išstūmimo kaiščiais,susisiekite su mumisbendradarbiauti su specialia technine komanda ir teikti į taikymą orientuotą pagalbą.
